Wavenet presentará en secuDrone sus enlaces de video y datos

Transmisores HDV 3000 Series

Wavenet RF Engineering compañía experta en ingeniería de radiofrecuencia, presentará en secuDrone su gama de dispositivos para transmisión de datos y video en alta velocidad y capacidad.

Wavenet, como desarrollador y fabricante de equipos de radiocomunicación con más de 20 años de experiencia, así como el uso de las nuevas tecnologías, como procesado digital de señales, dota a sus equipos de Aviónica, Drónica y Defensa de unas altísimas prestaciones que difícilmente se pueden encontrar en sistemas similares de otros fabricantes. Cuenta con dos plataformas voladoras para el desarrollo de las pruebas necesarias, en situación real, de todos los equipos embarcables que fabrica, tanto en el campo de la Aviónica como en el de la Drónica y Defensa, asegurando de esta manera que sus productos satisfagan las exigencias en cuanto a funcionalidad y prestaciones, de cualquier tipo de cliente.

DATA LINKS RM 1000/2000/3000

La serie de RADIOMODEM RM-1000/2000/3000 permite la comunicación bidireccional de datos de manera transparente para el usuario a una velocidad máxima de 80000 bps como suma de ambos sentidos (subida + bajada). El equipo permite, por tanto, una comunicación punto a punto bidireccional. También puede ser fabricado para obtener un sistema con comunicación de difusión punto a multipunto en un solo sentido.

Está especialmente diseñado para un rango de alcances que va desde los 40-50 km hasta los 300 km, según modelo.

El equipo incorpora internamente un mecanismo de detección de errores mediante CRC16 integrado, de manera que solo los datos recibidos correctamente se envían al puerto serie1.

El sistema incorpora un mecanismo de control de flujo HW (sólo cuando se utiliza puerto serie RS 232 o TTL) mediante el uso de las líneas RTS y CTS para impedir de esta forma que su memoria de almacenamiento de datos pueda desbordarse; dado que el sistema se comporta como equipo de comunicación de datos (DCE), hay que tener en cuenta el pin out estándar para este tipo de sistemas.

El sistema incorpora un conector DB9 hembra para la conexión al terminal de datos, uno SMA para conectar la antena y otro para la alimentación; asimismo, tiene un selector de canales que permite elegir uno de entre diez posibles, una indicación de encendido y otra de sistema enlazado y calidad del enlace.

VIDEO LINKS HDV 3000 Series

La serie HDV 3000 de enlaces de vídeo, han sido desarrollados para transmitir vídeo de alta calidad hasta full HD, con un bajo reatardo. Se han diseñado especialmente para aplicaciones donde es necesario transmitir vídeo de alta calidad desde un avión a tierra en medias y largas distancias (50-300 km).

Se compone de los siguientes elementos:

Receptor HDV 3000 Series VIDEO LINKS

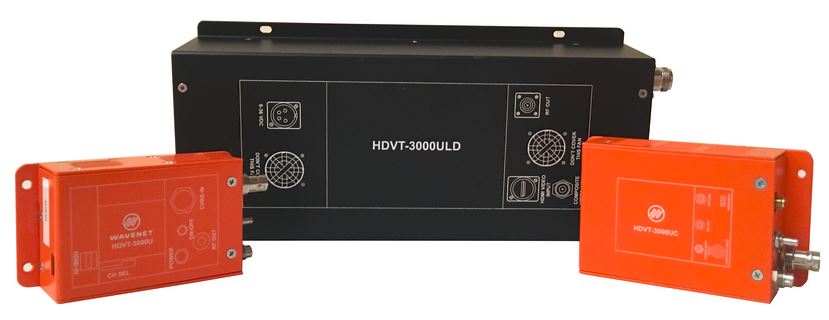

Familia de transmisores HDVT-3000:

Son transmisores de video de alta definición (hasta full HD) para aplicaciones a larga distancia basados en la tecnología COFDM.

La señal de video (HDMI o CVBS) está codificada con el estándar H264 y modulada mediante el estándar EN300-744 y transmitida al aire

Su receptor asociado es el HDVR-3000D, y la familia consta de tres tipos de transmisores:

HDVT – 3000 U (200 mW)

HDVT – 3000 UC (3W)

HDVT – 3000 ULD (10 W)

Características generales:

  • Sistema muy compacto
  • Amplio rango en frecuencia: 200-800 MHz
  • MER de alto nivel
  • Selección del ancho de banda 1-8 MHz
  • Envío opcional de datos embebidos
  • Posibilidad de encriptación
  • Versatilidad en entradas de video HDMI/CVBS
  • Fácil de usar y configurar
  • Robusto y fiable en larga distancia
  • Se puede conseguir alcance de hasta 300 km dependiendo del tipo de transmisor utilizado, las antenas usadas y su situación.
  • Baja latencia

DATA LINK RM 2000 (de la familia RM 1000/2000/3000)

Receptor de base diversity para tierra HDVT-3000D

Es un receptor de video “full HD” de tipo “diversity” capaz de decodificar señales bajo el estándar EN300 744.

Incorpora salidas de video tanto HDMI como CVBS

Está diseñado bajo el concepto de “diversidad espacial” para mejorar la recepción de señales en movimiento y minimizar el multitrayecto

Se puede configurar en gran medida mediante su control remoto HDVR-3000RC o mediante un puerto UART

Soporta anchos de banda desde 1 a 8 MHz y su rango de frecuencias es de 170 a 860 MHz

Características generales:

  • Receptor completo para señales de video digital
  • Decodifica “Full HD” / H264/1080
  • Frecuencia entre 170 y 860 MHz
  • Dos puertos de antena con conectores N
  • Salida de video analógico CVBS
  • Salida de video digital HDMI
  • OSD
  • Escaneo de canal automático o manual
  • Anchos de banda desde 1 a 8 MHz
  • Decodifica las señales de datos ocultos de telemetría del transmisor HDVT-3000U
  • Des-encripta las señales encriptadas por el HDVT-3000U

COLUMBUS

COLUMBUS es un sistema autónomo de determinación en tiempo real de los datos de posición en el espacio de un elemento móvil respecto de un punto dado.

Este proyecto, que está en el último tercio de su desarrollo, es un sistema que, instalado en cualquier tipo de vehículo aéreo, terrestre o marino, ya sean recreativos, profesionales, tripulados, no tripulados, de uso civil, militar o de fuerzas de seguridad, así como en personas o animales, es capaz de determinar y comunicar de forma autónoma sin dependencia de otros sistemas externos satelitales (por ejemplo GPS) su posición en el espacio respecto de un punto dado (estación de seguimiento), aportando el dato de la distancia a dicho punto, el rumbo respecto del mismo, y (en el caso de vehículos aéreos) la altura a la que se encuentra.
